Schlegel RONDEX Serie

RONDEX

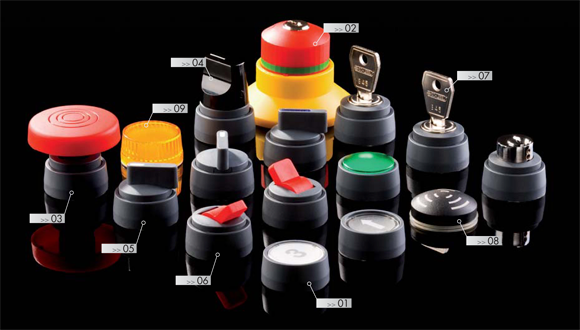

Schlegel RONDEX producten

  • 01 – Drukknop elementen
  • 02 – Nood-Uit knoppen / Nood-Stop knoppen
  • 03 – Slag- / Paddestoel elementen
  • 04 – Draaischakel- / Potentiometer elementen
  • 05 – Keuze elementen
  • 06 – Tuimel elementen
  • 07 – Sleutel elementen
  • 08 – Akoestische signaalgever
  • 09 – Meldlampen



Zie documentatie voor beschikbare artikelen en meer informatie



Producteigenschappen

  • Frontafmeting: Ø 28 mm
  • Inbouwmaat: Ø 22,3 mm
  • Framehoogte front: 12 mm
  • Indrukdiepte: 6 mm
  • Beschermingsgraad: IP65
  • Beschermingsklasse: II

Bijbehorende contactelementen
De Schlegel RONDEX Serie is te combineren met de volgende Schlegel contactelementen:






Overzicht Schlegel contactelementen
>> Elektrische contactelementen met printaansluiting
TypeSchakelprincipeVDE 0630IEC 60947-5-1Schakelvermogen
UeleUe ~le
CTP...1 wissel48V AC/DC 100mA
CZ...1 ...2 wissel48V AC/DC 100mA
PT...Ö/S240V / 120V1.5A / 3A120V~ / 3A
240V~ / 1.5A
>> Elektrische contactelementen met vlakstekkeraansluiting
TypeSchakelprincipeVDE 0630IEC 60947-5-1Schakelvermogen
UeleUe ~le
AT...,
AF...
Ö/S250V~6(3)A250V3A250V~ / 6(3)A
AZÖ/ÖN/S/SV/MI250V~6(4)A250V3A250V~ / 6(4)A
BT...,
BF...
Ö/S250V~6(4)A250V1.5A250V~ / 6(4)A
B..._4392Ö/2S60V3A (inductief)60V~ / 3A en
60V DC / 1A
BZ...Ö/S250V~6(4)A250V1.5A250V~ / 6(4)A
CTF...1 wissel48V AC/DC 100mA
CT...1 ...2 wissel48V AC/DC 100mA
PT...Ö/S240V / 120V1.5A / 3A120V~ / 3A
240V~ / 1.5A
>> Elektrische contactelementen met schroefaansluiting
TypeSchakelprincipeVDE 0630IEC 60947-5-1Schakelvermogen
UeleUe ~le
BT...K,
BF...K
Ö/S250V~6(4)A250V1.5A250V~ / 6(4)A
BZ...KÖ/S250V~6(4)A250V1.5A250V~ / 6(4)A
ET...Ö/S250V~ /
440V~
10(6)A/6(3)A250V / 400V5A / 3A250V~ / 10(6)A
440V~ / 6(3)A
MT...Ö/ÖN/S/SV/S-SV/
SV-ÖN/Ö-SV
250V~ /
440V~
10(6)A/6(3)A250V / 400V3A / 1.6A250V~ / 16(10)A
440V~ / 10(6)A
>> Elektrische contactelementen met veerklemaansluiting
TypeSchakelprincipeVDE 0630IEC 60947-5-1Schakelvermogen
UeleUe ~le
DS...1O/1S250V~ /
400V~
16(10)A /
10(5)A
240V / 380V3A / 1.9A250V~ / 16(10)A
400V~ / 10(5)A
DT...Ö/ÖN/S/SV250V~ /
400V~
16(10)A /
10(5)A
240V / 380V3A / 1.9A250V~ / 16(10)A
400V~ / 10(5)A
>> Batterijloze draadloze drukknop module
De draadloze drukknopmodulen maken een batterij- en draadloze overdracht mogelijk van een drukknopsignaal in o.a. de gebouwtechniek, de industriële automatisering, de voertuigindustrie en overige toepassingen. De hiervoor benodigde energie wordt door een elektrodynamische stroomgenerator gewonnen uit de beweging van de drukknop.
>> Contactelementen voor AS-Interface
In plaats van tot 10 aansluitdraden per drukknopeenheid hoeven nog maar twee draden via snijklemtechniek gemonteerd te worden en van slave naar slave doorverbonden te worden. Tot en met 62 drukknopeenheden kunnen op een 2-aderige kabel worden aangesloten. Dit spaart werk, verkort de montagetijd, reduceert het maken van fouten en laat zich in een handomdraai wijzigen en uitbreiden.
De Schlegel-slaves kunnen door de flexibele AS-Interface netwerkstructuur op elke willekeurige positie worden aangesloten. Elke drukknop- en lampeenheid stelt een aparte deelnemer voor met een individueel adres in de AS-Interface.

De stroomwaarden in de klemmen zijn gerelateerd aan de inductieve last overeenkomstig EN61058-1.
