Schlegel RVA Serie


Schlegel RVA producten

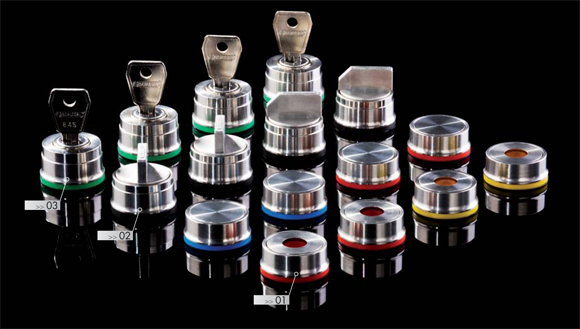

• 01 – Drukknop elementen
• 02 – Keuze elementen
• 03 – Sleutel elementen

Zie documentatie voor beschikbare artikelen en meer informatie

• Producteigenschappen
• Bijbehorende contactelementen
• Documentatie

Bijbehorende contactelementen
De Schlegel RVA Serie is te combineren met de volgende Schlegel contactelementen:






Overzicht Schlegel contactelementen
>> Elektrische contactelementen met printaansluiting
	Type	Schakelprincipe	VDE 0630		IEC 60947-5-1		Schakelvermogen
			Ue	le	Ue ~	le
	CTP...	1 wissel					48V AC/DC 100mA
	CZ...	1 ...2 wissel					48V AC/DC 100mA
	PT...	Ö/S			240V / 120V	1.5A / 3A	120V~ / 3A 240V~ / 1.5A
>> Elektrische contactelementen met vlakstekkeraansluiting
	Type	Schakelprincipe	VDE 0630		IEC 60947-5-1		Schakelvermogen
			Ue	le	Ue ~	le
	AT..., AF...	Ö/S	250V~	6(3)A	250V	3A	250V~ / 6(3)A
	AZ	Ö/ÖN/S/SV/MI	250V~	6(4)A	250V	3A	250V~ / 6(4)A
	BT..., BF...	Ö/S	250V~	6(4)A	250V	1.5A	250V~ / 6(4)A
	B..._439	2Ö/2S			60V	3A (inductief)	60V~ / 3A en 60V DC / 1A
	BZ...	Ö/S	250V~	6(4)A	250V	1.5A	250V~ / 6(4)A
	CTF...	1 wissel					48V AC/DC 100mA
	CT...	1 ...2 wissel					48V AC/DC 100mA
	PT...	Ö/S			240V / 120V	1.5A / 3A	120V~ / 3A 240V~ / 1.5A
>> Elektrische contactelementen met schroefaansluiting
	Type	Schakelprincipe	VDE 0630		IEC 60947-5-1		Schakelvermogen
			Ue	le	Ue ~	le
	BT...K, BF...K	Ö/S	250V~	6(4)A	250V	1.5A	250V~ / 6(4)A
	BZ...K	Ö/S	250V~	6(4)A	250V	1.5A	250V~ / 6(4)A
	ET...	Ö/S	250V~ / 440V~	10(6)A/6(3)A	250V / 400V	5A / 3A	250V~ / 10(6)A 440V~ / 6(3)A
	MT...	Ö/ÖN/S/SV/S-SV/ SV-ÖN/Ö-SV	250V~ / 440V~	10(6)A/6(3)A	250V / 400V	3A / 1.6A	250V~ / 16(10)A 440V~ / 10(6)A
>> Elektrische contactelementen met veerklemaansluiting
	Type	Schakelprincipe	VDE 0630		IEC 60947-5-1		Schakelvermogen
			Ue	le	Ue ~	le
	DS...	1O/1S	250V~ / 400V~	16(10)A / 10(5)A	240V / 380V	3A / 1.9A	250V~ / 16(10)A 400V~ / 10(5)A
	DT...	Ö/ÖN/S/SV	250V~ / 400V~	16(10)A / 10(5)A	240V / 380V	3A / 1.9A	250V~ / 16(10)A 400V~ / 10(5)A
>> Batterijloze draadloze drukknop module
	De draadloze drukknopmodulen maken een batterij- en draadloze overdracht mogelijk van een drukknopsignaal in o.a. de gebouwtechniek, de industriële automatisering, de voertuigindustrie en overige toepassingen. De hiervoor benodigde energie wordt door een elektrodynamische stroomgenerator gewonnen uit de beweging van de drukknop.
>> Contactelementen voor AS-Interface
	In plaats van tot 10 aansluitdraden per drukknopeenheid hoeven nog maar twee draden via snijklemtechniek gemonteerd te worden en van slave naar slave doorverbonden te worden. Tot en met 62 drukknopeenheden kunnen op een 2-aderige kabel worden aangesloten. Dit spaart werk, verkort de montagetijd, reduceert het maken van fouten en laat zich in een handomdraai wijzigen en uitbreiden. De Schlegel-slaves kunnen door de flexibele AS-Interface netwerkstructuur op elke willekeurige positie worden aangesloten. Elke drukknop- en lampeenheid stelt een aparte deelnemer voor met een individueel adres in de AS-Interface. De stroomwaarden in de klemmen zijn gerelateerd aan de inductieve last overeenkomstig EN61058-1.

Documentatie
Schlegel RVA catalogus
