STARK LLE-G3-24 140-650 / 280-1250 / 560-2400 CLASSIC

Dit artikel is niet meer leverbaar, vervangend artikel: Tridonic LLE G4 24mm 1250lm ADV


Lineaire Tridonic LED Modules

Lineaire LED Module
PRODUCTBESCHRIJVING

  • Tridonic LED module voor lineaire toepassingen
  • Groot bereik in lichtopbrengst: van 620 lm tot 3.290 lm
  • Hoge efficiency tot 160 lm/W
  • CRI > 80
  • Kleurtolerantie MacAdam 3
  • kleurtemperatuur 3.000 K, 4.000 K en 5.000 K
  • Perfect uniform licht, ook bij gebruik van meerdere LED modules in lijn
  • Breedte: 24 mm

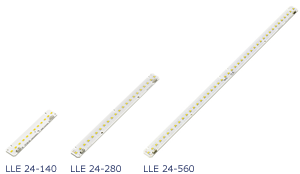

  • Verkrijgbaar met een lengte van 140 mm, 280 mm en 560 mm
  • Gemiddelde levensduur 50.000 branduren
  • 5 Jaar garantie



Bestelinformatie
Info LLE
Bestelinformatie
TypeArtikelnummer
Tridonic STARK-LLE-G3-24-140-650-830-CLA28000391 Niet meer leverbaar, vervangend artikel: 28001481
Tridonic STARK-LLE-G3-24-140-650-840-CLA28000392 Niet meer leverbaar, vervangend artikel: 28001482
Tridonic STARK-LLE-G3-24-280-1250-830-CLA28000395 Niet meer leverbaar, vervangend artikel: 28001486
Tridonic STARK-LLE-G3-24-280-1250-840-CLA28000396 Niet meer leverbaar, vervangend artikel: 28001487
Tridonic STARK-LLE-G3-24-280-1250-850-CLA28000397 Niet meer leverbaar, vervangend artikel: 28001488
Tridonic STARK-LLE-G3-24-560-2400-830-CLA28000400 Niet meer leverbaar, vervangend artikel: 28001491
Tridonic STARK-LLE-G3-24-560-2400-840-CLA28000401 Niet meer leverbaar, vervangend artikel: 28001492

Technische informatie
Info LLE
Technische informatie
TypeStroomLichtopbrengst
tp 65°C - 25°C
Verbruik
tp 65°C
Forward Voltage
tp 65°C - 25°C
Tridonic STARK LLE G3 24 140-650 / 280-1250 / 560-2400 op 250 mA
LLE-G3-24-140-650-830-CLA250 mA620 - 650 lm4,3 Watt15,9 - 18,9 Vf
LLE-G3-24-140-650-840-CLA250 mA640 - 670 lm4,3 Watt15,9 - 18,9 Vf
LLE-G3-24-280-1250-830-CLA250 mA1.130 - 1.190 lm7,8 Watt29,2 - 34,5 Vf
LLE-G3-24-280-1250-840-CLA250 mA1.170 - 1.230 lm7,8 Watt29,2 - 34,5 Vf
LLE-G3-24-280-1250-850-CLA250 mA1.220 - 1.280 lm7,8 Watt29,2 - 34,5 Vf
LLE-G3-24-560-2400-830-CLA250 mA2.270 - 2.390 lm15,7 Watt58,2 - 69,0 Vf
LLE-G3-24-560-2400-840-CLA250 mA2.340 - 2.470 lm15,7 Watt58,2 - 69,0 Vf
Tridonic STARK LLE G3 24 140-650 / 280-1250 / 560-2400 op 300 mA
LLE-G3-24-140-650-830-CLA300 mA720 - 760 lm5,2 Watt16,2 - 19,3 Vf
LLE-G3-24-140-650-840-CLA300 mA740 - 780 lm5,2 Watt16,2 - 19,3 Vf
LLE-G3-24-280-1250-830-CLA300 mA1.320 - 1.400 lm9,6 Watt29,8 - 35,2 Vf
LLE-G3-24-280-1250-840-CLA300 mA1.360 - 1.440 lm9,6 Watt29,8 - 35,2 Vf
LLE-G3-24-280-1250-850-CLA300 mA1.420 - 1.500 lm9,6 Watt29,8 - 35,2 Vf
LLE-G3-24-560-2400-830-CLA300 mA2.640 - 2.800 lm19,3 Watt59,6 - 70,3 Vf
LLE-G3-24-560-2400-840-CLA300 mA2.730 - 2.890 lm19,3 Watt59,6 - 70,3 Vf
Tridonic STARK LLE G3 24 140-650 / 280-1250 / 560-2400 op 350 mA
LLE-G3-24-140-650-830-CLA350 mA820 - 870 lm6,2 Watt16,6 - 19,6 Vf
LLE-G3-24-140-650-840-CLA350 mA840 - 900 lm6,2 Watt16,6 - 19,6 Vf
LLE-G3-24-280-1250-830-CLA350 mA1.500 - 1.590 lm11,4 Watt30,4 - 35,8 Vf
LLE-G3-24-280-1250-840-CLA350 mA1.550 - 1.640 lm11,4 Watt30,4 - 35,8 Vf
LLE-G3-24-280-1250-850-CLA350 mA1.610 - 1.710 lm11,4 Watt30,4 - 35,8 Vf
LLE-G3-24-560-2400-830-CLA350 mA3.000 - 3.190 lm22,8 Watt60,8 - 71,5 Vf
LLE-G3-24-560-2400-840-CLA350 mA3.090 - 3.290 lm22,8 Watt60,8 - 71,5 Vf

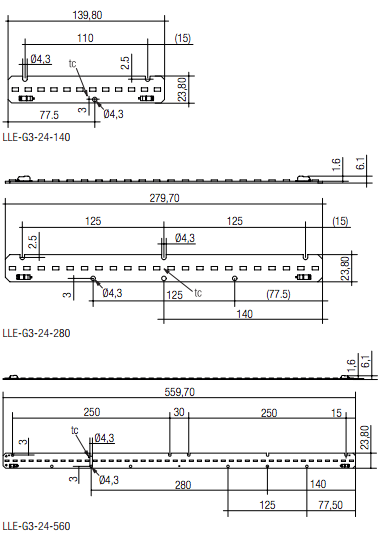

Maattekeningen
STARK LLE G3 24 140-650 / 280-1250 / 560-2400 CLASSIC
Accessoires

Lineaire covers voor LLE24 modules


Afdekkap voor LLE LED ModulePRODUCTBESCHRIJVING

  • Lineaire afdekkap voor LLE24 modules
  • Eenvoudig te monteren
  • Materiaal: PMMA

Bestelinformatie
TypeArtikelnr.LengteKleur / Lichtdoorlating
Tridonic LINEAR COVER SY Transparent 1600mm280003381.600 mmTransparant / 94%
Tridonic LINEAR COVER SY Frosted 1800mm280004371.800 mmSemi-transparant / 87%
Tridonic LINEAR COVER SY Frosted 1600mm280003391.600 mmSemi-transparant / 87%
Tridonic LINEAR COVER SY Frosted 1500mm280004351.500 mmSemi-transparant / 87%
Tridonic LINEAR COVER SY Frosted 1200mm280004221.200 mmSemi-transparant / 87%
Tridonic LINEAR COVER SY Frosted 597mm28000340597 mmSemi-transparant / 87%
Tridonic LINEAR COVER SY Diffuse 1800mm280004381.800 mmDiffuus / 76%
Tridonic LINEAR COVER SY Diffuse 1600mm280003411.600 mmDiffuus / 76%
Tridonic LINEAR COVER SY Diffuse 1500mm280004361.500 mmDiffuus / 76%
Tridonic LINEAR COVER SY Diffuse 1200mm280004341.200 mmDiffuus / 76%
Tridonic LINEAR COVER SY Diffuse 597mm28000342597 mmDiffuus / 76%



Lineaire lenzen voor LLE24 modules

Lens voor LED modules
PRODUCTBESCHRIJVING

  • Lineaire lenzen voor LLE24 modules
  • Eenvoudig te monteren
  • Materiaal: PMMA
  • Lichtdoorlating 97%
  • Verkrijgbaar in 60° en 90 uitvoering°

Bestelinformatie
TypeArtikelnummer
Tridonic ACL LINEAR LENS 24x1600mm 60°28000953
Tridonic ACL LINEAR LENS 24x1600mm 90° 28000955



CLIP 4.3mm

CLIP 4.3mm
PRODUCTBESCHRIJVING

  • Montageclip voor LED modules met gatmaat 4,3 mm (boorgat 4,0 mm)
  • Eenvoudig te monteren
  • Materiaal: polycarbonaat

Bestelinformatie
TypeArtikelnummer
Tridonic ACL CLIP 4.3mm PUSH-FIX28001036



BRIDGE LLE24/40

BRIDGE LLE24/40
PRODUCTBESCHRIJVING

  • Clip voor montage van 24 mm brede LED modules in armaturen voor 40mm modules
  • Met klikbevestiging voor Tridonic covers en lenzen
  • Te bevestigen met verzonken M3 of M4 schroef
  • Voor 280 mm module minimaal 2 bridges benodigd
  • Voor 560 mm module minimaal 3 bridges benodigd
  • Materiaal: polycarbonaat

Bestelinformatie
TypeArtikelnummer
Tridonic ACL BRIDGE LLE24/40 SCREW-FIX28001205



ACL ENDCAP LLE24 PUSH-FIX

ACL ENDCAP LLE24 PUSH-FIX
PRODUCTBESCHRIJVING

  • Eindkap voor Tridonic LLE 24
  • Voor gebruik in combinatie met lineaire covers van Tridonic
  • Eenvoudig te monteren (plaatdikte 0,5 – 1,0 mm), voor boorgat 4,0 mm
  • Materiaal: polycarbonaat
Bestelinformatie
TypeArtikelnummer
Tridonic ACL ENDCAP LLE24 PUSH-FIX28001037
